хидравлична машина за нарязване (QC12Y 16X4000)

срязваща машина

Описание на продукта


А.Външно строителство
1. Използвайки UG анализ (анализ на крайните елементи), Оптимизирайте маниера чрез асистента на компютъра.
2 Цялата машина е в заварена структура с листова плоча, като вътрешното напрежение е премахнато от технологията за стареене на вибрации, висока якост и добра здравина на машината.
3. Механична запушалка в масления цилиндър, характерна за прецизност при висока обратна връзка за позициониране на плъзгащия блок, точна и стабилна работа, добра синхронизираща производителност и висока точност на позициониране на плъзгащия се блок.
4. С умение Германия да избягва вътрешната реакция.
5. Цялата рамка премахва ръждата от пясъчна хартия, с антируски.

Б.Функция или характеристика.
1. Асистент Инструмент Зададен на работната маса, улеснява настройката на инструментите
2. Поддържането на подвижния материал улеснява работата
3. Индикация с индикатор е предвидена за регулиране на хлабината на лопатките, за удобно и бързо регулиране.
4. Приемането на четирите странични срязващи остриета удължава експлоатационния живот на ножа.
5. Настройва се устройство за настройка с устройство за осветяване и управление за срязване, с удобно и бързо нагласяне.
6. Задната запушалка е оборудвана с устройства за електрическо регулиране и ръчно регулиране, а цифровото устройство за показване на размера на запушалката и времето на срязване.

C.Хидравлична система
1.Използван е разширен хидравличен интегриран вентил и свързването на тръбопровода е сведено до минимум в компактна конструкция, характерна за отлична твърдост и стабилност.
2.Формиране на материала Система: Вижте Ръководство за работа

D. Система за електрическо управление
1. Електрическият компонент и материал отговарят на международните стандарти, безопасни и дълготрайни.
2, машината е с AC380V, 50Hz и контролната линия е с AC220V. 24V за контрол на захранването, 6V за индикаторна светлина, 24V за друг компонент (според изискванията на клиента)

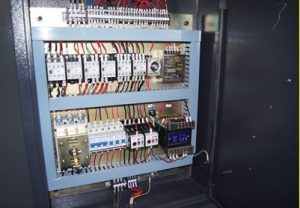

3. Електрическа кутия от лявата страна. Бутоните, които се управляват, се намират на масата за бутони на машината. Електрическият превключвател, индикаторните светлини са в електрическата кутия.

Е. Предни

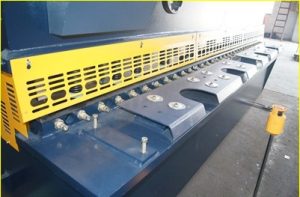

1. Предна част: Настройка на маса, с индикатор, регулиране на запушалката.

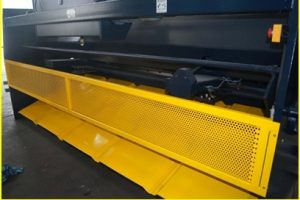

2.Backguage: Настройка на комплект инструменти, люлка с набор от инструменти, задвижвани от 0.55KW електродвигател. Задната запушалка е оборудвана с устройства за електрическо регулиране и ръчно регулиране, а цифровото устройство за показване на размера на запушалката и честотата на срязване.

F. Части от списъка с доставки

Не.имеМерна единица
1Макс. дебелина на плочатаmm16
2Макс. ширина на плочатаmm4000
3Издръжливост на опънN / m2450
4Ъгъл на срязване2 ° 30 '
5Разстоянието между полюситеmm4265
6Максимална габаритна гамаmm750
7Времето на инсултипъти / мин8
8Дължина на остриетоmm4100
9 Скоростна помпаМоделNT2-G63F
10FlowL / мин63
11наляганеMPa31.5
12Основен моторKW22
